Ingår i denna artikel:
We-12:an med flyttbara bankar och boggi, ramstyrning, hjul 500/50-17 18 pr.

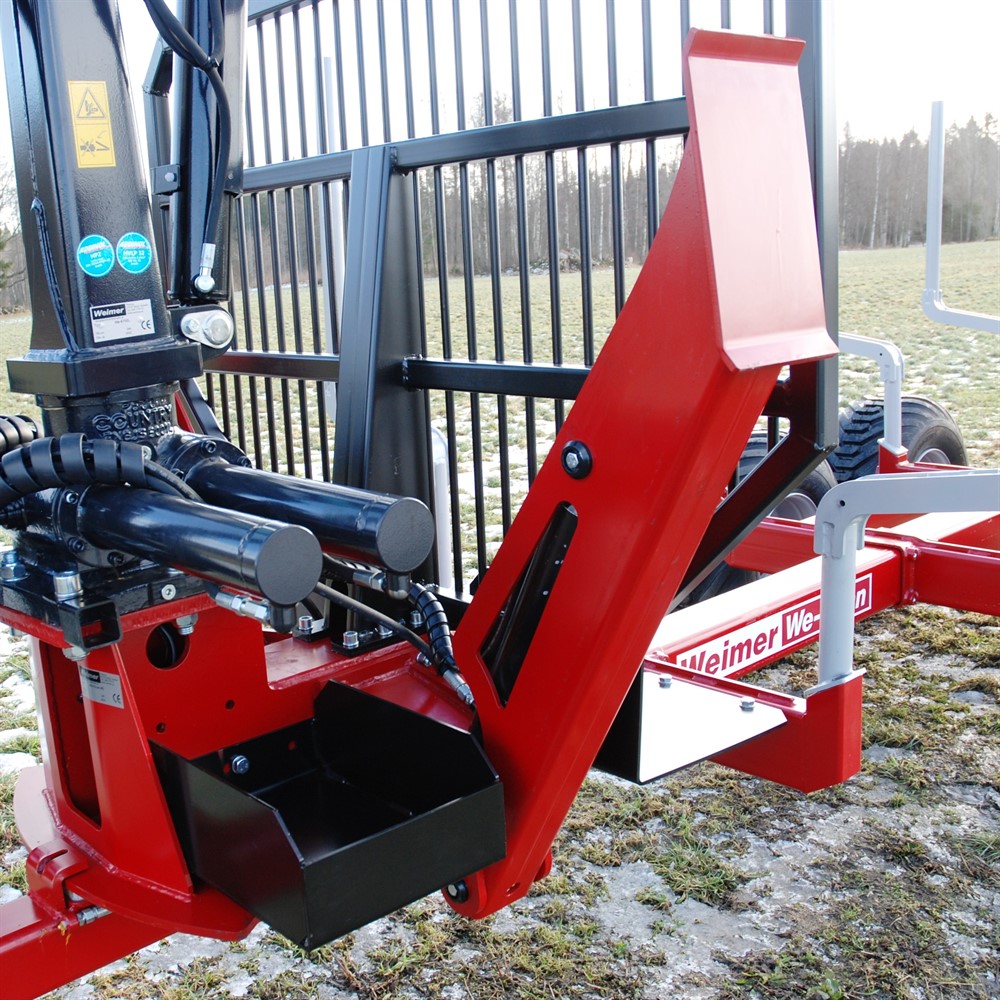

Teleskopiska stödben, We-8500 kran med rotator 4 t och grip We-20B.

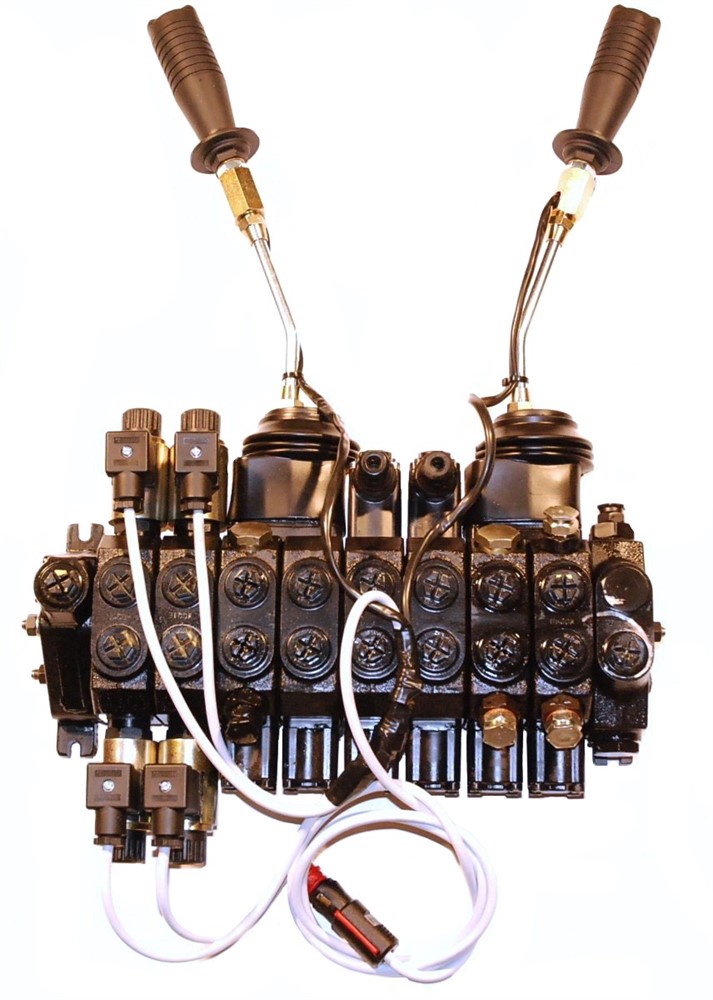

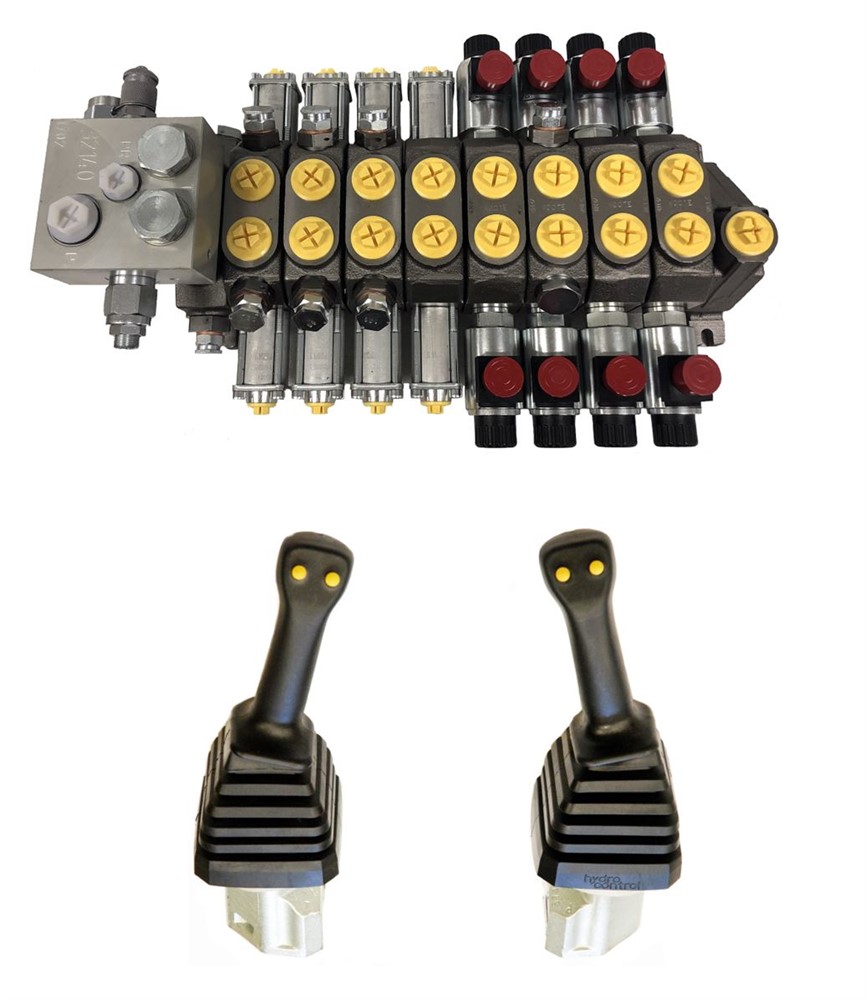

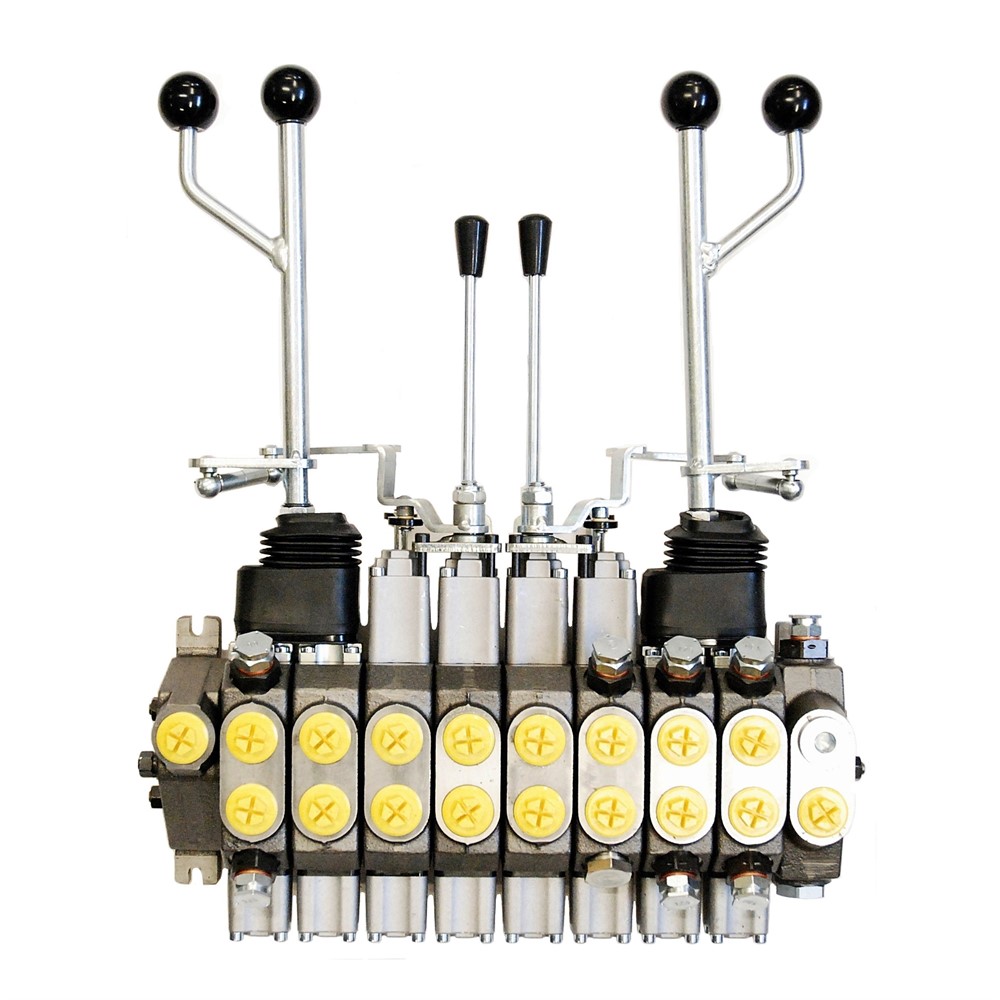

Ventil flerspak D3M 8 sektioner 50L.
Tekniska data
| We-12:an |
|
We-8500 |
|
| Lastkapacitet |
12 ton |
Räckvidd |
8,5 m |
| Längd |
5,8 m |
Arbetstryck |
190 bar |
| Bredd |
2,25 m |
Svängradie vridhus |
380° |
| Lastarea |
2,5 m² |
Vridcylindrar |
4 st |
| Frigångshöjd |
600 mm |
Vridmoment vridhus |
16 kNm |
| Dragöglans rörelse |
±900 mm |
Utskjut |
3,4 m |
| Teleskop i dragbalken |
±150 mm |
Lyftkapacitet i gripklo |
980 kg vid 4 m |
| |
|
|
730 kg vid 5 m |
| |
|
|
620 kg vid 6 m |
| |
|
|
500 kg vid 7 m |
| |
|
|
360 kg vid 8,5 m |
| Antal ramstyrningscylindrar |
2 st |
Griparea |
0,20 m² |
| Däckdimension |
500/50-17 18 pr |
Rotator vridmoment |
840 Nm |
| Vaggans klättringshöjd |
560 mm |
Vikt inkl. rotator o grip |
980 kg |
| Antal bankar/stöttor |
4 st / 6 st stöttor |
|
|
| Centralrör |
180x180x8 mm |
|
|
| Vikt |
1600 kg |
|
|
| |
|
|
|
